こんにちは。三連休の最終日、お天気は快晴で絶好の行楽日和となりましたね！

本当はどこかに出かけるか、外で思いっきりスポーツでもしたいところですが、某代理店さんからお借りしている最新の超高性能デバイスを本日中に返送しないといけないので、休日返上でブログを書きながらレポートしたいと思います(^^;)

まずは、写真をと。。。。じゃじゃーん！今日の逸品はこちらです！

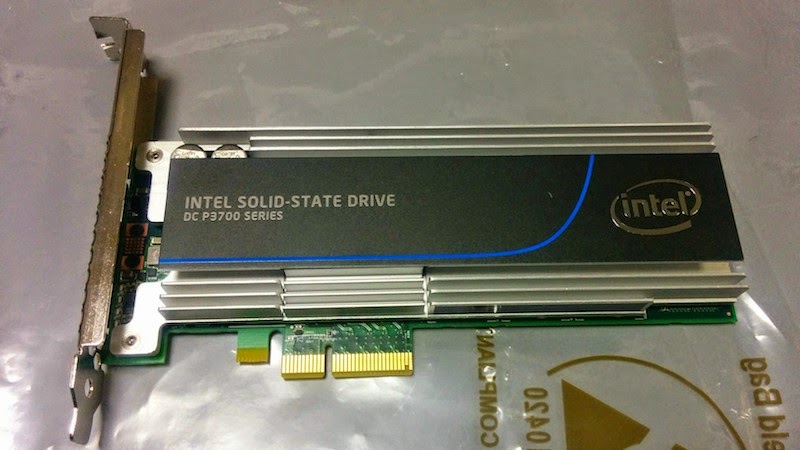

IntelのPCI express typeのSSD DC P3700です。大きなヒートシンクに囲われていて、かっこいいですね！まあ、どんだけ熱くなるんだってお話もありますが。。。

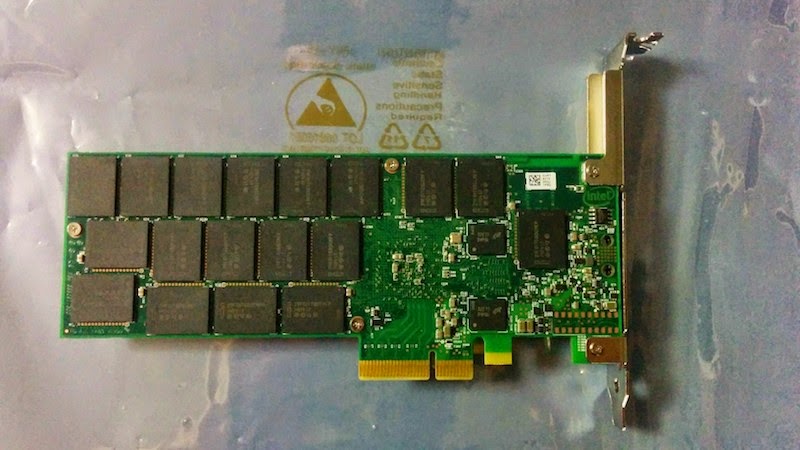

裏面も、NANDチップがびっしりです。どんだけ大容量なんだ！

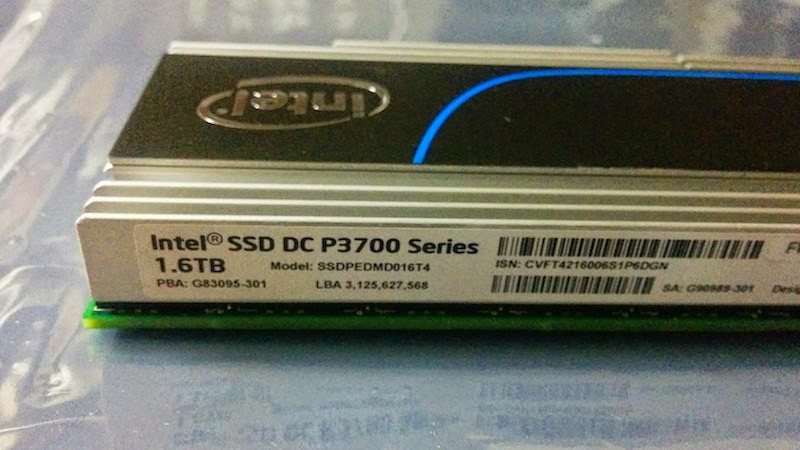

どうやら1.6TBのようです！！

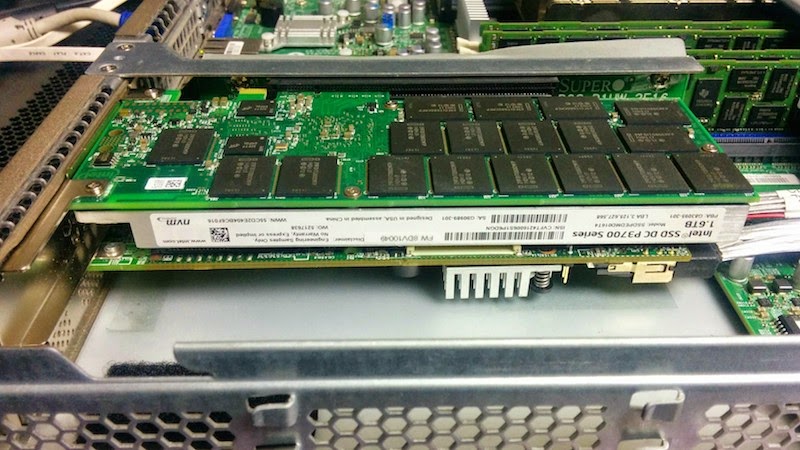

こんな風に、サーバのPCIeスロットに装着します。ちょっと、見えづらいかも知れませんが、この1Uサイズのサーバは、PCIeスロットが二段になっていて、上段がP3700、下段がLSI RAIDカードとなっています。

インテル® Solid-State Drive DC P3700 シリーズのカタログスペックは、こんな感じです。

容量	Sequencial Read/Write  [MB/s]	4KB Random Read / Write [IOPS]	8KB Random Read / Write [IOPS]
400 GB	2,700 / 1,080	450,000 / 75,000	275,000 / 32,000
800 GB	2,800 / 1,900	460,000 / 90,000	285,000 / 45,000
1.6 TB	2,800 / 1,900	450,000 / 150,000	290,000 / 75,000
2.0 TB	2,800 / 2,000	450,000 / 175,000	295,000 / 90,000

( http://www.intel.co.jp/content/www/jp/ja/solid-state-drives/intel-ssd-dc-family-for-pcie.html こちらのページより抜粋 )

シーケンシャルのリード/ライトが2.8GB/s、1.9GB/s、4KBのランダムリード/ライトが45万IOPS、15万IOPS　！！

一気に眠気が吹き飛びます！！

ちなみに、7200rpmのSATA HDDの場合は、ざっくりとシーケンシャル100MB、ランダム100IOPS程度ですので、どれだけ高性能かおわかりいただけるでしょう。

ライバルは、もしかしてこれ？

使ってみたいですよね？それでは使ってみましょう。このカードは、PCIe SSDの新しい規格NVMe (http://en.wikipedia.org/wiki/NVM_Express)に対応していますので、Linuxカーネルでnvmeドライバがロードされている必要があります。

バニラカーネルをコンパイルする際には、CONFIG_BLK_DEV_NVME=m　などとなるようにします。

うまく認識されると、/dev/nvmexxxとして、見えるようになります。

wheezy64:~# fdisk  -l /dev/nvme0n1
Disk /dev/nvme0n1: 1600.3 GB, 1600321314816 bytes
64 heads, 32 sectors/track, 1526185 cylinders, total 3125627568 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0xc55b79ff
        Device Boot      Start         End      Blocks   Id  System

fdiskでパーティション作成します。

wheezy64:~# fdisk /dev/nvme0n1
Command (m for help): n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-3125627567, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-3125627567, default 3125627567):
Using default value 3125627567
Command (m for help): p
Disk /dev/nvme0n1: 1600.3 GB, 1600321314816 bytes
64 heads, 32 sectors/track, 1526185 cylinders, total 3125627568 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0xc55b79ff
        Device Boot      Start         End      Blocks   Id  System
/dev/nvme0n1p1            2048  3125627567  1562812760   83  Linux
Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
Syncing disks.

ファイルシステム作ります。

wheezy64:~# time mkfs.ext4 /dev/nvme0n1p1
mke2fs 1.42.5 (29-Jul-2012)
Discarding device blocks: done
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
97681408 inodes, 390703190 blocks
19535159 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=4294967296
11924 block groups
32768 blocks per group, 32768 fragments per group
8192 inodes per group
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
        4096000, 7962624, 11239424, 20480000, 23887872, 71663616, 78675968,
        102400000, 214990848
Allocating group tables: done
Writing inode tables: done
Creating journal (32768 blocks): done
Writing superblocks and filesystem accounting information: done

real    0m13.304s
user    0m2.230s
sys     0m0.440s

マウントします。

wheezy64:~# mkdir /mnt/p3700
wheezy64:~# mount /dev/nvme0n1p1 /mnt/p3700/

wheezy64:~# df -h
Filesystem      Size  Used Avail Use% Mounted on
rootfs           48G  510M   47G   2% /
tmpfs            48G  510M   47G   2% /
tmpfs           9.5G  228K  9.5G   1% /run
tmpfs           5.0M     0  5.0M   0% /run/lock
tmpfs            10M     0   10M   0% /dev
tmpfs            19G     0   19G   0% /run/shm
/dev/nvme0n1p1  1.5T   70M  1.4T   1% /mnt/p3700

とりあえず、100GB程度、読み書きしてみます。まずは、Write。

wheezy64:~# time dd if=/dev/zero of=/mnt/p3700/hello bs=100M count=1000 oflag=direct
1000+0 records in
1000+0 records out
104857600000 bytes (105 GB) copied, 77.9616 s, 1.3 GB/s
real    1m17.964s
user    0m0.000s
sys     0m45.700s

そして、Read。

wheezy64:~# time dd of=/dev/null if=/mnt/p3700/hello bs=100M count=1000 iflag=direct
1000+0 records in
1000+0 records out
104857600000 bytes (105 GB) copied, 40.6814 s, 2.6 GB/s
real    0m40.684s
user    0m0.010s
sys     0m22.650s

カタログスペックには若干届かないですけど、爆速です！！

大事なのでもう一度、爆速です！！

ランダムIOを測ってみます。まずはrandomwrite。

wheezy64:~# fio --filename=/mnt/p3700/hello  --direct=1 --rw=randwrite --bs=4k --size=2G --numjobs=64 --runtime=180 --name=file1 --ioengine=aio --iodepth=512 --group_reporting
file1: (g=0): rw=randwrite, bs=4K-4K/4K-4K, ioengine=libaio, iodepth=512
...
file1: (g=0): rw=randwrite, bs=4K-4K/4K-4K, ioengine=libaio, iodepth=512
2.0.8
Starting 64 processes
Jobs: 1 (f=1): [____________________________________________________________w___] [98.4% done] [0K/833.5M /s] [0 /213K iops] [eta 00m:03s]s]
file1: (groupid=0, jobs=64): err= 0: pid=20537
  write: io=129218MB, bw=734950KB/s, iops=183737 , runt=180039msec
    slat (usec): min=3 , max=2162.1K, avg=322.56, stdev=12338.02
    clat (usec): min=12 , max=9825.2K, avg=166237.67, stdev=381829.66
     lat (usec): min=20 , max=9825.2K, avg=166560.46, stdev=382293.33
    clat percentiles (msec):
     |  1.00th=[    5],  5.00th=[    6], 10.00th=[    7], 20.00th=[    8],
     | 30.00th=[    9], 40.00th=[   11], 50.00th=[   13], 60.00th=[   22],
     | 70.00th=[   70], 80.00th=[  208], 90.00th=[  519], 95.00th=[  898],
     | 99.00th=[ 1844], 99.50th=[ 2343], 99.90th=[ 3458], 99.95th=[ 3884],
     | 99.99th=[ 5211]
    bw (KB/s)  : min=    0, max=310600, per=1.82%, avg=13395.80, stdev=22803.92
    lat (usec) : 20=0.01%, 50=0.01%, 100=0.01%, 250=0.01%, 500=0.01%
    lat (usec) : 750=0.01%, 1000=0.01%
    lat (msec) : 2=0.01%, 4=0.02%, 10=39.48%, 20=19.46%, 50=8.79%
    lat (msec) : 100=4.69%, 250=9.58%, 500=7.63%, 750=3.74%, 1000=2.47%
    lat (msec) : 2000=3.33%, >=2000=0.79%
  cpu          : usr=0.92%, sys=13.35%, ctx=29141732, majf=0, minf=3026598
  IO depths    : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=0.1%, 32=0.1%, >=64=100.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.1%
     issued    : total=r=0/w=33079899/d=0, short=r=0/w=0/d=0
Run status group 0 (all jobs):
  WRITE: io=129218MB, aggrb=734949KB/s, minb=734949KB/s, maxb=734949KB/s, mint=180039msec, maxt=180039msec
Disk stats (read/write):
  nvme0n1: ios=0/33078988, merge=0/0, ticks=0/5930480, in_queue=5933370, util=99.60%

そしてRandomRead。

wheezy64:~# fio --filename=/mnt/p3700/hello  --direct=1 --rw=randread --bs=4k --size=2G --numjobs=64 --runtime=180 --name=file1 --ioengine=aio --iodepth=512 --group_reporting
file1: (g=0): rw=randread, bs=4K-4K/4K-4K, ioengine=libaio, iodepth=512
...
file1: (g=0): rw=randread, bs=4K-4K/4K-4K, ioengine=libaio, iodepth=512
2.0.8
Starting 64 processes
Jobs: 12 (f=6): [r__r____r___r__r__________r_r_r_r________________________r_r_r__] [93.2% done] [1403M/0K /s] [359K/0  iops] [eta 00m:08s]]
file1: (groupid=0, jobs=64): err= 0: pid=21635
  read : io=131072MB, bw=1194.3MB/s, iops=305724 , runt=109754msec
    slat (usec): min=1 , max=104416 , avg=181.86, stdev=2273.95
    clat (usec): min=88 , max=1698.4K, avg=94142.32, stdev=89737.06
     lat (usec): min=102 , max=1698.5K, avg=94324.37, stdev=89854.71
    clat percentiles (msec):
     |  1.00th=[   17],  5.00th=[   27], 10.00th=[   32], 20.00th=[   37],
     | 30.00th=[   42], 40.00th=[   57], 50.00th=[   72], 60.00th=[   85],
     | 70.00th=[  102], 80.00th=[  131], 90.00th=[  180], 95.00th=[  241],
     | 99.00th=[  478], 99.50th=[  594], 99.90th=[  865], 99.95th=[  979],
     | 99.99th=[ 1270]
    bw (KB/s)  : min=    6, max=164272, per=1.77%, avg=21641.11, stdev=11545.90
    lat (usec) : 100=0.01%, 250=0.01%, 500=0.01%, 750=0.01%, 1000=0.01%
    lat (msec) : 2=0.01%, 4=0.03%, 10=0.40%, 20=1.29%, 50=34.99%
    lat (msec) : 100=32.37%, 250=26.29%, 500=3.75%, 750=0.66%, 1000=0.15%
    lat (msec) : 2000=0.05%
  cpu          : usr=1.34%, sys=37.50%, ctx=2798932, majf=0, minf=1003485
  IO depths    : 1=0.1%, 2=0.1%, 4=0.1%, 8=0.1%, 16=0.1%, 32=0.1%, >=64=100.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.1%
     issued    : total=r=33554432/w=0/d=0, short=r=0/w=0/d=0
Run status group 0 (all jobs):
   READ: io=131072MB, aggrb=1194.3MB/s, minb=1194.3MB/s, maxb=1194.3MB/s, mint=109754msec, maxt=109754msec
Disk stats (read/write):
  nvme0n1: ios=33536051/4, merge=0/0, ticks=4207010/0, in_queue=4260150, util=100.00%

レポートから結果を抜粋してみると。 write 183,737iops、read 305,724iopsとこれも爆速です！！

最後にざっくりとmysqlのベンチマークを実行してみます。

Intel SSD DC P3700の場合

MySQLバージョン: "5.5.38"

root@kvm3:~# time mysqlslap --concurrency=50 --iterations=1 --auto-generate-sql --engine=innodb --auto-generate-sql-load-type=write --number-of-queries=5000000  --port=3306 --host=197.3.o -proot
Benchmark
Running for engine innodb
Average number of seconds to run all queries: 153.368 seconds
Minimum number of seconds to run all queries: 153.368 seconds
Maximum number of seconds to run all queries: 153.368 seconds
Number of clients running queries: 50
Average number of queries per client: 100000

real 2m33.485s
user 0m38.288s
sys 4m37.968s

5,000,000クエリーを213.485秒で処理したので、約23,420クエリー/秒の処理性能でした。

ちなみに、AWSのRDSの場合は以下の通りでした。

インスタンスタイプ: db.t2.medium

MySQLバージョン: "5.6.17"

ストレージサイズ: 10GB

root@aws2:~# time mysqlslap --concurrency=50 --iterations=1 --auto-generate-sql --engine=innodb --auto-generate-sql-load-type=write --number-of-queries=5000000  --port=3306 --host=test.hsjektsilal9.ap-northeast-1.rds.amazonaws.com -p -vv
Building Create Statements for Auto
Building Query Statements for Auto
Generating INSERT Statements for Auto
Parsing engines to use.
Starting Concurrency Test
Loading Pre-data
Generating primary key list
Generating stats
Benchmark
        Running for engine innodb
        Average number of seconds to run all queries: 1082.128 seconds
        Minimum number of seconds to run all queries: 1082.128 seconds
        Maximum number of seconds to run all queries: 1082.128 seconds
        Number of clients running queries: 50
        Average number of queries per client: 100000

real    18m2.874s
user    0m8.965s
sys     0m46.891s

5,000,000クエリーを1082.128秒で処理したので、約4,620クエリー/秒の処理性能でした。

これも爆速といえるでしょう！！

MySQL用のストレージとして、Intel DC P3700いかがでしょうか？

現場からは以上です！
